Hệ thống thí nghiệm cô đặc chân không hai nồi

Mục đích và yêu cầu thí nghiệm:

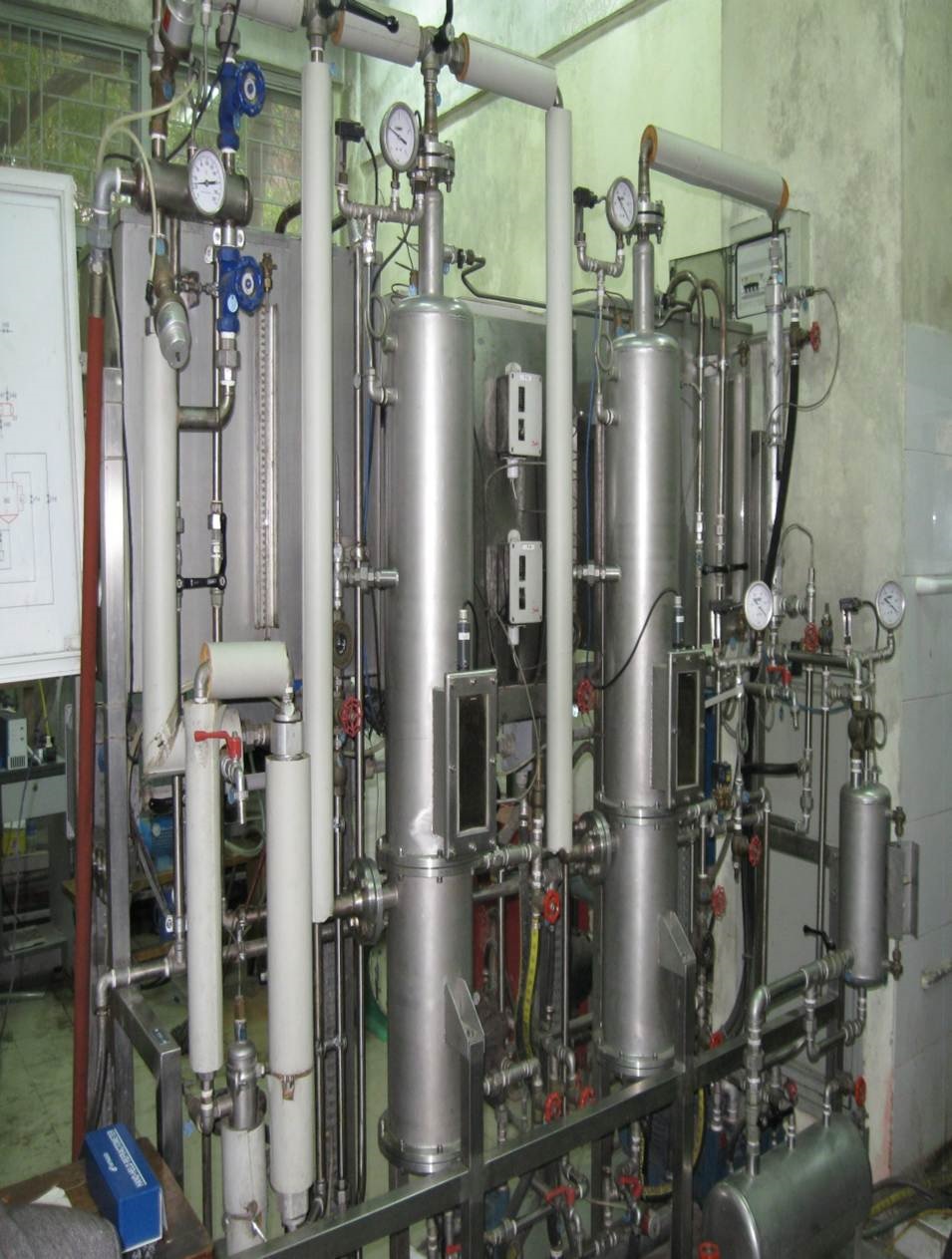

1. Nắm vững cấu tạo, nguyên tắc làm việc của các thiết bị và máy trong sơ đồ dây chuyển hệ thống cô đặc hai nồi ( hình 3 – IC 17/2D )
2. Tính cân bằng vật liệu
3. Tính cân bằng nhiệt lượng của nồi thứ nhất ( xác định D và Q₁ )

Yêu cầu chung

• Hệ thống thì nghiệm cô đặc hai nồi Xuất xư: Việt Nam
• Tích hợp sơ đồ nguyên lý hoạt động trên tủ điều khiển
• Giúp thầy hướng dẫn thí nghiệm dễ dàng
• Giúp sinh viên hình dung hệ thống thiết bị trong thực tế sản xuất và tiến hành thí nghiệm đơn giản
• Sai số thí nghiệm thấp
• Mặt bằng: dài x rộng x cao: L2.000 x W.500 x H3.000
• Điện: 380VAC – 15A – 3 pha hoặc 220 VAC – 30A – 1 pha.
• Nước: 300 lít

Đặc tính kỹ thuật

• Năng suất: Qmax=7 lít nguyên liệu/mẻ
• Áp suất chân không P_ck=-600mmHg
• Buồng bốc
  • Kích thước: H500xD300 vật liệu SUS304
  • Cách nhiệt: dày 20mm, vật liệu: bông ceramic (hoặc tương đương)
• Buồng đốt
  • Kích thước: H300xD200
  • Kiểu ống chùm
  • F=0,5m2
  • Vật liệu: SUS304
  • Cách nhiệt: dày 20mm, vật liệu: bông ceramic (hoặc tương đương)
• Cụm tạo hơi nước:
  • Công suất nhiệt: N=3kW
  • Vật liệu: SUS304
• Bộ ngưng tụ:
  • Kích thước: H500xD200
  • Kiểu ống chùm
  • F=0,5m2
  • Vật liệu: SUS304
  • Cụm tạo chân không:
• Kiểu Ejector
  • Áp suất chân không Pck=-600mmHg
  • Bơm tạo chân không: Công suất động cơ N=1HP
• Cảm biến nhiệt độ
  • Loại sensor: Diode
  • Thang đo 40-90oC
  • Thang chia 0,1^oC
  • Tủ điều khiển
  • Kích thước H600xW800xD300
  • Vật liệu vỏ SUS304
  • Vật liệu mặt: SUS304+thủy tinh hữu cơ
  • Hiện thị nhiệt độ: 01 đồng hồ chỉ thị số cho nhiệt độ sôi của dung dịch
  • Hiển thị áp suất: 01 đồng hồ chỉ thị số cho áp suất chân không
  • Bảo vệ quá tải, quá nhiệt, cạn nước
  • Cảnh báo sự cố : ánh sáng + âm thanh
  • Tiến hành thí nghiệm trực tiếp trên mặt sơ đồ công nghệ
