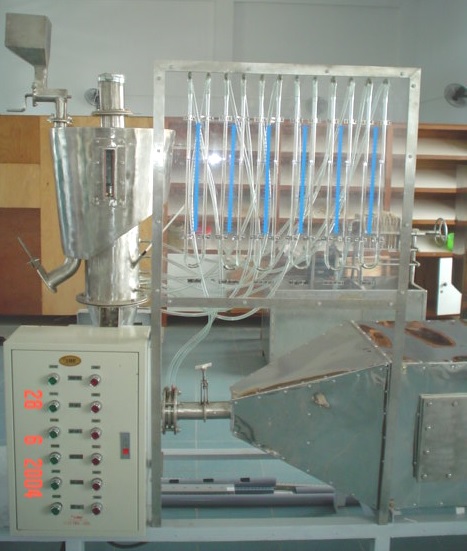

Hệ thống thí nghiệm sấy tầng sôi

Mục đích thí nghiệm
Quá trình thí nghiệm cho phép nghiên cứu và tìm hiểu:

• Ảnh hưởng của chiều cao lớp hạt đến chế độ thuỷ động lớp sôi.
• Các thông số thuỷ lực quan trọng của lớp sôi: vận tốc sôi tối thiểu, trở lực lớp sôi và chế độ sôi thích hợp.
• Đánh giá ảnh hưởng của các thông số công nghệ (độ ẩm ban đầu của hạt, nhiệt độ và vận tốc tác nhân sấy) tới thời gian sấy.

Đặc tính kỹ thuật

• Kích thước 3950x700x1850 mm
• Khối lượng 300 kg
• Kết cấu chung vật liệu thép không gỉ SUS-304
• Quạt gió năng suất 2000 m3/h, áp suất cột nước 350 mm H2O, công suất động cơ 5,5 kW, điện áp 3 pha 220/380V-50Hz.
• Buồng đốt kích thước 430x430x1030 mm. Đốt nóng bằng 10 thanh đốt công suất mỗi thanh 2kW, có khả năng nâng nhiệt độ của tác nhân sấy lên 150C.
• Toàn bộ buồng đốt bọc bông thuỷ tinh cách nhiệt dầy =5cm, có khung thép chịu lực và lớp ngoài bọc thép Inox 0,35 mm đảm bảo mỹ quan phòng thí nghiệm.
• 1 thiết bị đo lưu lượng gió loại màng chắn đặt sau buồng đốt.
• Thiết bị sấy dạng hình trụ, phần trên dạng hình nón. Phía dưới có lưới phân phối khí, trên cùng lắp một vít tải nạp liệu. Dọc thân có các cửa để đo áp suất trở lực của lớp sôi. Trên đường ống dẫn gió (trước khi vào thiết bị sấy) có lắp van điều chỉnh và dụng cụ đo lưu lượng tác nhân sấy.
• 1 nhiệt kế đo nhiệt độ buồng sấy.
• 1 bảng chia đơn vị đo kích thước 750x700 vật liệu compozit
• 1 tủ điện điều khiển.
• Khung giá đỡ thép L50x50x5 vật liệu CT3, L30x30x3 vật liệu SUS-304.

Yêu cầu chung

• Nguồn điện cung cấp điện áp 3 pha, dòng điện 100A
• Môi trường không khí  áp suất tối đa 1,5 bar
• Vật liệu sấy phải làm sạch và phân loại lấy hạt có kích thước thích hợp

Biến đổi của hệ thống

• Hệ thống thiết bị có khả năng thay đổi theo nhu cầu cụ thể của người sử dụng và điều kiện phòng thí nghiệm.
