Mục đích thí nghiệm
Quá trình thí nghiệm cho phép nghiên cứu và tìm hiểu:
- Động lực của quá trình lọc.
- Cấu tạo và nguyên tắc làm việc của máy lọc khung bản.
- Các yếu tố ảnh hưởng đến năng suất của máy lọc.
- Hằng số của phương trình lọc. Cách xác định hằng số đo bằng thực nghiệm.
Các giai đoạn lọc liên tiếp của chu trình lọc trên máy lọc khung bản.

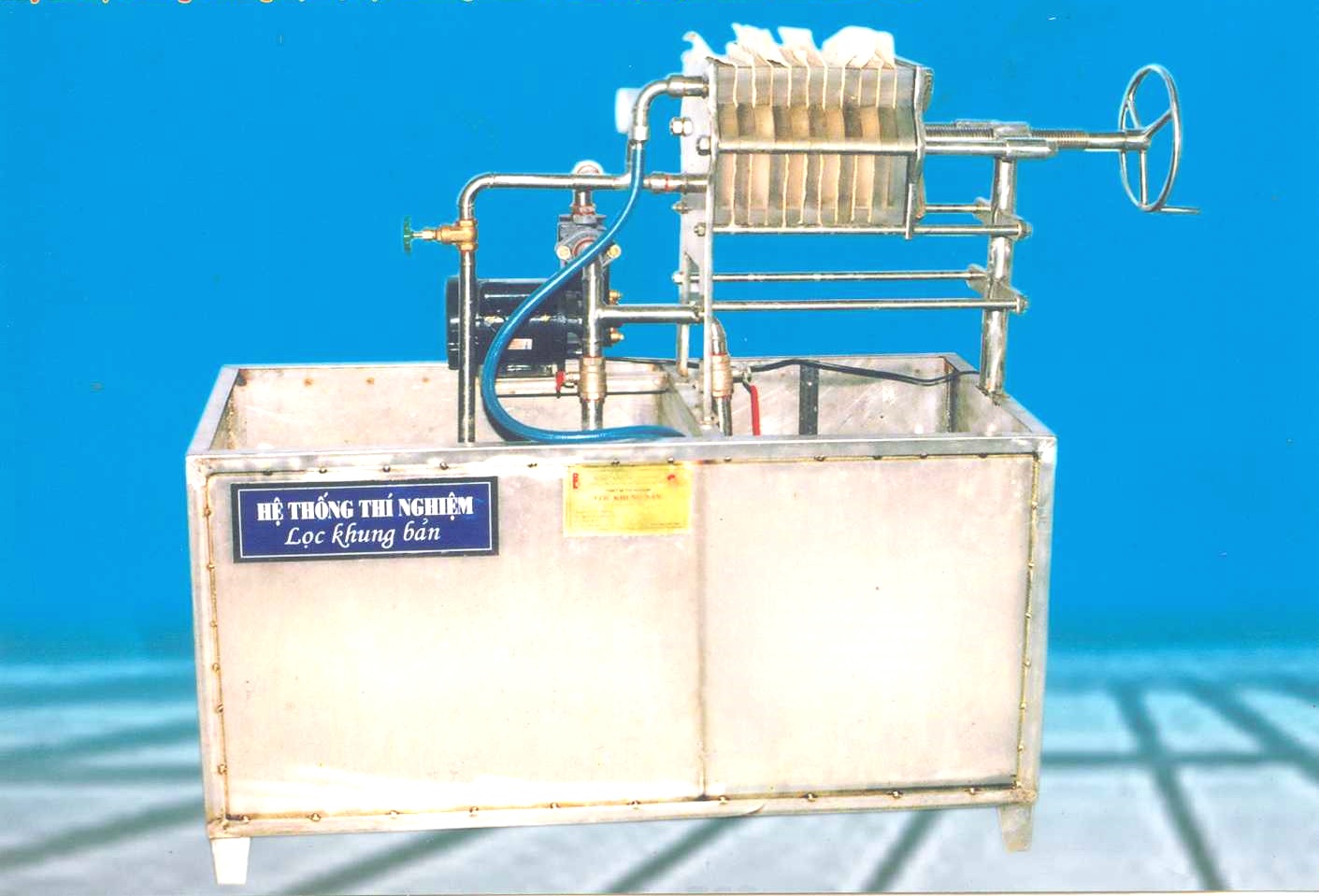

Đặc tính kỹ thuật
- Kích thước 800x600x900mm
- Khối lượng 120 kg
- Kế cấu vật liệu thép không gỉ SUS304
- Bể chứa kích thước 800x600x500mm, chia hai ngăn chửa huyền phù và nước sạch.
- 01 bơm ly tâm công suất P = 0,75kW, 1 pha – 220V – 50Hz.
- Các ống dẫn F21x2mm, các van đóng mở bang đồng.
- Máy lọc khung bản dung tích hữu ích 06 lít, áp suất làm việc tối đa 0,1at. Kích thước khung bản ngoài 200x200mm, trong 170x170mm. Số khung 3, số bản 3. Bề mặt lọc đơn 0,026m2. Tổng bề mặt lọc 7×0.026m2 =0,182m2. Đặt giữa các khung và tại đầu lấy mẫu có các lớp vải lọc.
- Sau bơm ly tâm có đoạn ống hồi lưu ( nối ống mềm) để hoàn huyền phù về ngăn chứa huyền phù khống chế áp lực trước máy lọc.
- 01 áp kế đặt tại đường ống trước máy lọc.
- Dụng cụ đo thì kế, ống lường.
Yêu cầu chung
- Nguồn điện cung cấp điện áp 1 pha 220V – 5A.
- Môi trường không khí áp suất tối đa 1,5bar.
- Dung dịch huyền phù.
Biến đổi của hệ tống
- Hệ thống thiết bị có khả năng thay đổi theo nhu cầu cụ thể của người sử dụng và điều kiện phòng thí nghiệm.
- Dung dịch huyền phù thay đổi theo yêu cầu thí nghiệm.
