Mục đích thí nghiệm
- Quá trình thí nghiệm cho phép nghiên cứu tìm hiểu về các chế độ chuyển động của chất lỏng: chảy dòng, chảy quá độ và chảy xoáy.
- Tìm hiểu về chuẩn số Reynolds, các đại lượng trong chuẩn số ,ý nghĩa vật lý và ảnh hưởng của chúng tới chế độ chảy.
- Nghiên cứu phân bố tốc độ dòng theo tiết diện ngang của ống dẫn khi chảy dòng và chảy xoáy.

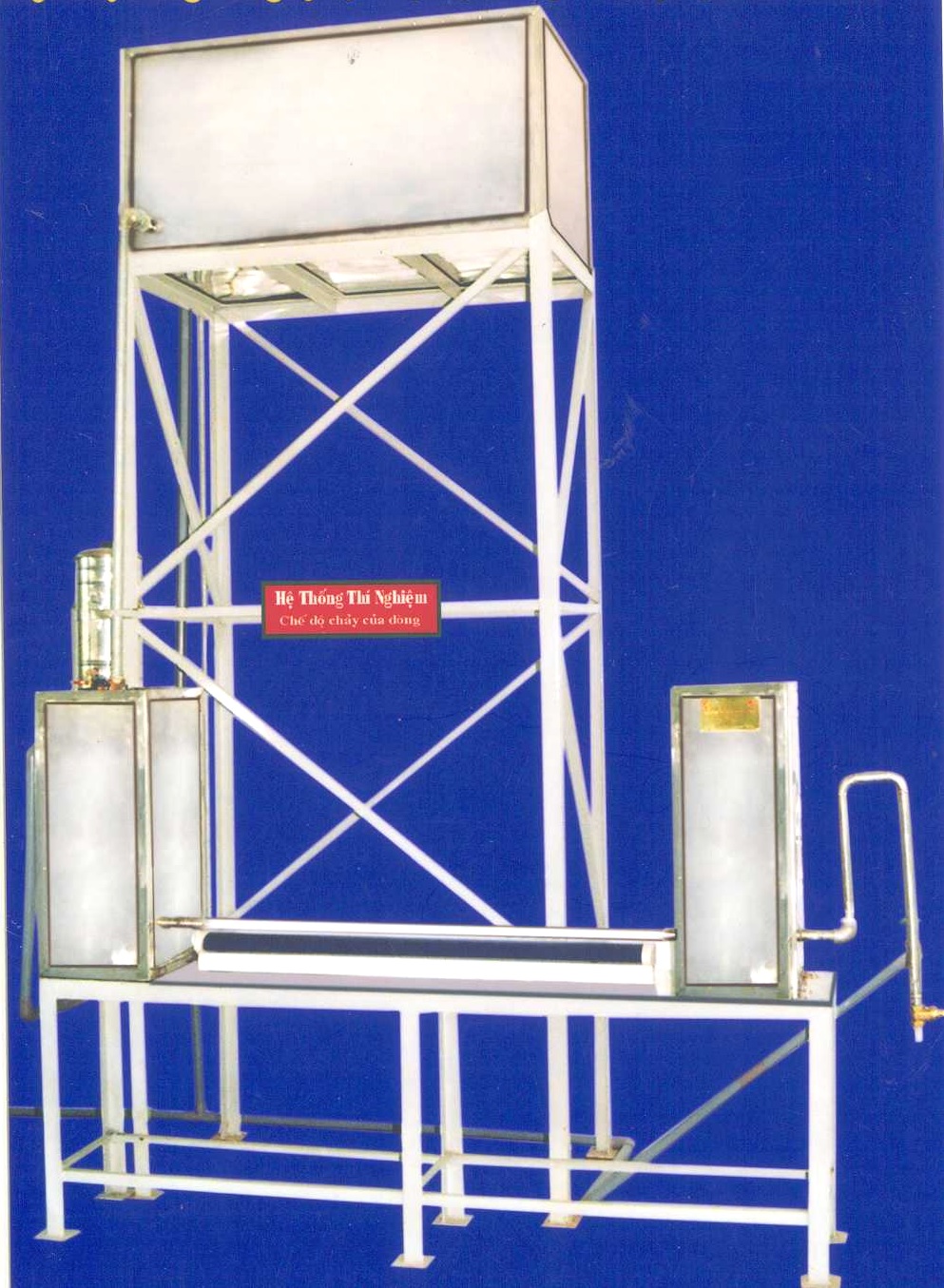

Đặc tính kỹ thuật
- Kích thước: 2000x1000x4500 mm
- Khối lượng: 250 kg
- Kết cấu chung vật liệu thép không gỉ SUS-304
- 1 bơm ly tâm bơm nước từ bể ngầm lên thùng cao vị
- Thùng cao vị kích thước: 1000x600x600 mm đặt trên sàn ở độ cao 3500 mm có ống chảy tràn đảm bảo mực nước ổn định trong thùng.
- Các ống dẫn thép Inox (SUS-304) 30x2. Các van đóng mở bằng đồng.
- Ống Reynolds nằm ngang L=1400 mm, bằng thuỷ tinh 32x2
- Thùng chứa kích thước 400x320x820 mm có vách ngăn để ổn định dòng.
- Thùng nhận kích thước 400x280x820 mm
- Chai nước màu dung tích 25 lít, vật liệu Inox, đặt trên sàn có ống dẫn nhựa và kim tiêm để tạo dòng màu đi vào trục tâm của ống Reynolds.
- Dụng cụ đo lưu lượng kế, thì kế, ống lường.
- Khung giá đỡ thép L50x50x5 và L30x30x2,5 vật liệu CT3.
Yêu cầu chung
- Nguồn điện cung cấp điện áp 1 pha-220V, dòng điện 5A
- Môi trường không khí áp suất tối đa 1,5 bar
- Bể ngầm chứa nước dung tích 2 m3.
- Dung dịnh nước màu.
Biến đổi của hệ thống
- Hệ thống thiết bị có khả năng thay đổi theo nhu cầu cụ thể của người sử dụng và điều kiện phòng thí nghiệm.
