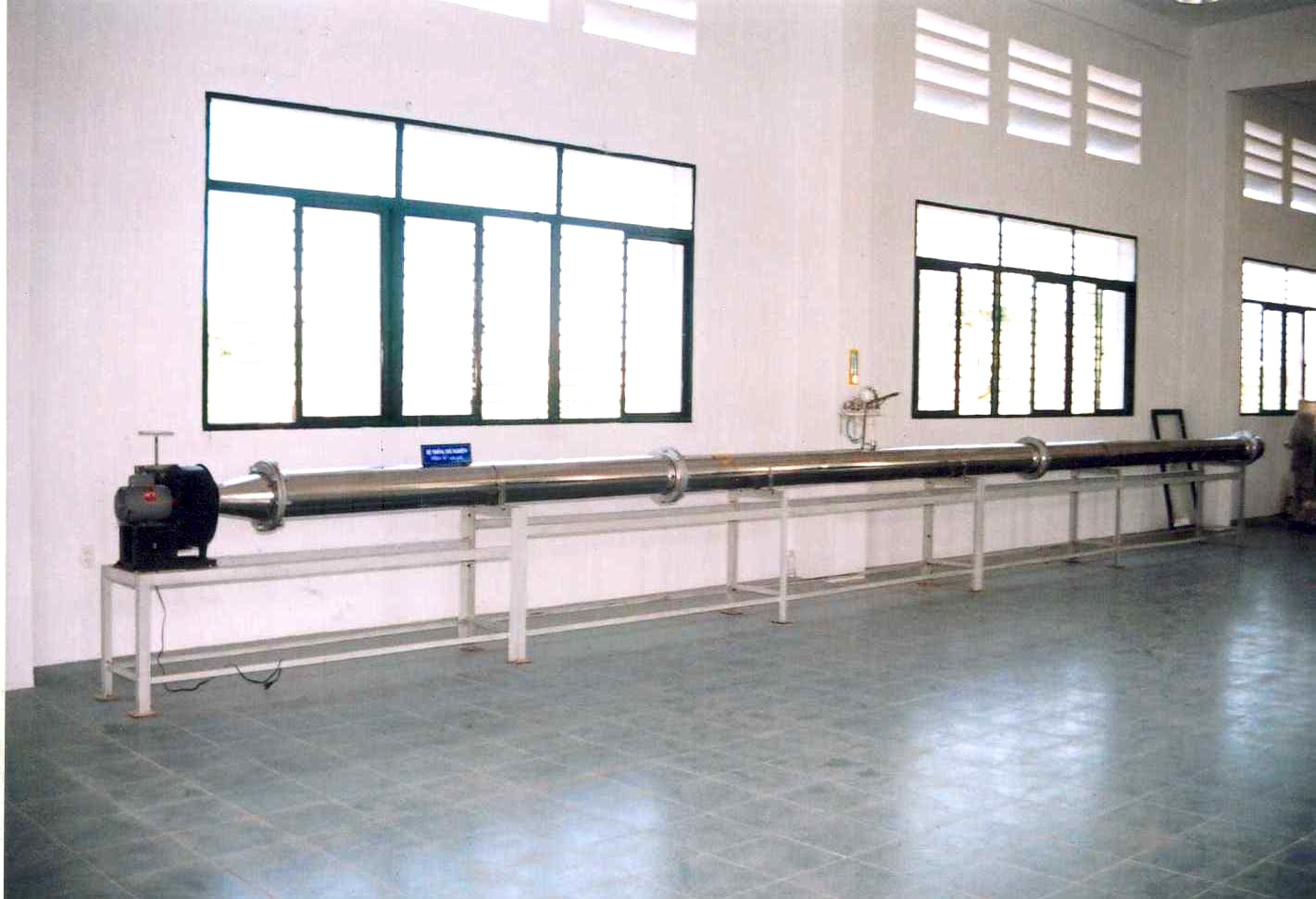

Hệ thống thí nghiệm xác định sự phân bố vận tốc trong ống dẫn

Mục đích thí nghiệm

Quá trình thí nghiệm cho phép nghiên cứu và tìm hiểu:

• Tốc độ cục bộ, tốc độ tức thời, tốc độ trung bình của dòng chảy trong ống dẫn.
• Phân bố tốc độ dòng theo tiết diện ngang của ống dẫn khi chảy dòng và chảy xoáy.
• Quan hệ giữa tốc độ trung bình và tốc độ cực đại của dòng khi chảy dòng và chảy xoáy.
• Cấu tạo và nguyên lý đo tốc độ của ống Pitô – Pran.

Đặc tính kỹ thuật

• Kích thước 11.000x1300x1500mm.
• Khối lượng 600 kg.
• Kết cấu chung của vật liệu thép không gỉ SUS – 304.
• 01 quạt gió công suất P = 0,75kW, 1 pha – 220V – 50 Hz.
• Ống dẫn chính Φ200×3, L = 10m. Đầu khí ra là hệ thống hòa gió.
• Ống dận vào quạt Φ150×3, L = 1m, có lắp van gió.
• 01 áp kế vi sai lắp trên ống chính.
• 01 nhiệt kế đo nhiệt độ môi trường.
• 01 bảng điện điều khiển.
• Khung giàn đỡ thép L50x50x5, vật liệu CT3.

Yêu cầu chung

• Nguồn điện cung cấp điệ áp 1 pha, dòng điện 4A.
• Môi trường không khí áp suất tối đa 1,5 bar.

Biến đổi của hệ thống

• Hệ thống thiết bị có khả năng thay đổi theo nhu cầu của người sử dụng và điều kiện của phòng thí nghiệm.
