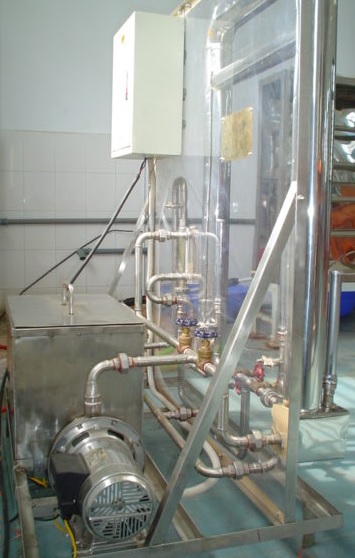

Hệ thống thí nghiệm xác định hệ số truyền nhiệt

Mục đích thí nghiệm

• Quá trình thí nghiệm cho phép phát triển và nghiên cứu sự trao đổi nhiệt song song ống lồng ống. Nghiên cứu và kiểm tra các hệ số dẫn nhiệt và cấp nhiệt. Nghiên cứu và xác minh hệ số truyền nhiệt của toàn hệ thống trong trường hợp lưu thể chuyển động xuôi chiều và ngược chiều theo lưu lượng của mỗi dòng.

Đặc tính kỹ thuật

• Kích thước 1300x600x1000 mm
• Khối lượng 150 kg
• Kết cấu chung vật liệu thép không gỉ SUS-304
• Ống dẫn lưu thể nóng và lạnh 21x1,5 mm, ống lồng ngoài 32x2 mm, bề mặt truyền nhiệt 0,1 m2 . Ngoài ống bọc bông thuỷ tinh cách nhiệt dầy =5 cm và lớp thép Inox =0,35 mm đảm bảo mỹ quan phòng thí nghiệm.
• Lưu lượng kế lưu thể nguội thang đo 0-40 lít/phút, độ chính xác 5%
• Lưu lượng kế lưu thể nóng thang đo 0-4 lít/phút, độ chính xác 6,25%
• 4 nhiệt kế đo đầu vào và đầu ra các dòng lưu thể có thang đo 0-100C, độ chính xác 1%, vỏ bảo vệ thép Inox.
• Các van tay đóng mở vật liệu đồng.
• Thùng gia nhiệt kích thước 500x300x300 mm, 1 thanh điện trở đun nước công suất 5kW.
• 1 bơm ly tâm Italy công suất 0,75kW, điện năng 230250V-50Hz
• 1 rơle nhiệt điều khiển nhiệt độ của nước với các chế độ: tự động và điều khiển bằng tay.
• 1 tủ điện điều khiển.

Yêu cầu chung

• Nguồn điện cung cấp điện áp 1 pha 220V-50Hz, 15A
• Môi trường không khí áp suất tối đa 1,5 bar
• Lưu thể nóng tuần hoàn Tmax=95C
• Lưu thể lạnh nhiệt độ 20-25C, lưu lượng vào Vmax=3 lit/phút

Biến đổi của hệ thống

• Hệ thống thiết bị có khả năng thay đổi theo nhu cầu cụ thể của người sử dụng và điều kiện phòng thí nghiệm.
